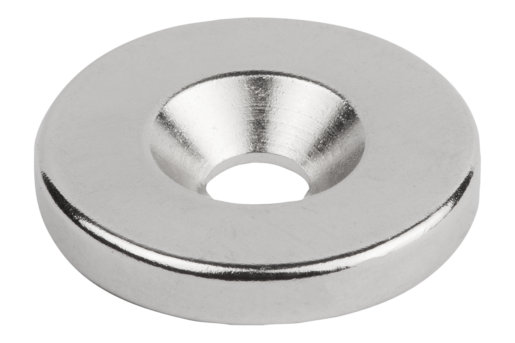

        Rohmagnete (Scheibenmagnete) mit Senkbohrung aus NdFeB, Form A

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:NdFeB (Neodym).Ausführung:verzinkt.Hinweis:Ungeschirmtes System.Temperaturbereich:max. 80 °C.Montage:Die Magnete können durch Einpressen, Einschrauben oder Einkleben montiert werden.Zeichnungshinweis:

1) Haftfläche

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 09001_A Rohmagnete (Scheibenmagnete) mit Senkbohrung aus NdFeB, Form A

173 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	H	Anzieh- drehmoment max. Nm	Haftkraft N	Preis
09001-12	A	12 ±0,1	3,5 ±0,1	3 ±0,1	3	18	1.61 CHF
09001-15	A	15 ±0,1	4,5 ±0,1	3,5 ±0,1	3	29	2.64 CHF
09001-18	A	18 ±0,1	4,5 ±0,1	4 ±0,1	3	41	3.48 CHF
09001-24	A	24 ±0,1	5,5 ±0,1	4 ±0,1	3	66	5.65 CHF
