Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Zentrierbolzen und Klemmkeile Stahl 1.0715.
Klemmring Stahl 1.0718.
Ausführung:Zentrierbolzen und Klemmring phosphatiert.
Klemmkeile brüniert.
Maßskala gelasert.

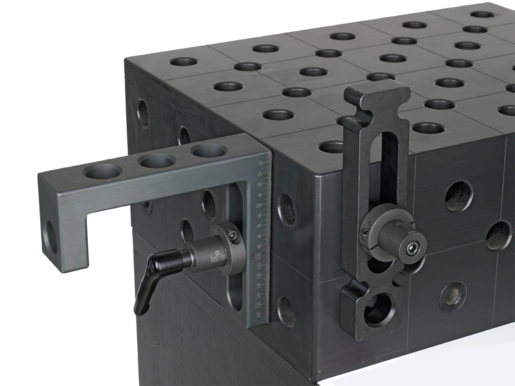

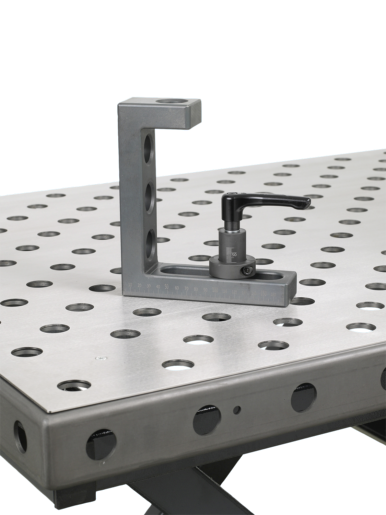

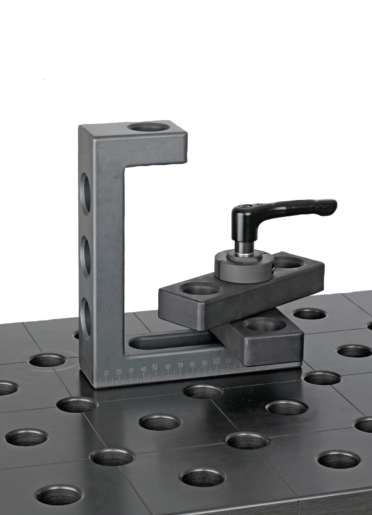

Hinweis:Beim Anziehen der Schraube werden die beiden Klemmkeile in der Bohrung verspannt. Über den stufenlos verstellbaren Klemmring lassen sich ein oder mehrer Anschlagelemente unterschiedlicher Dicke sicher fixieren. Anwendung:Die Spannbolzen eignen sich ideal, um gängige Anschlagelemente auch unterschiedlicher Materialstärken auf Lochrastertischen / Schweißtischen mit Loch-Ø 16 mm oder 28 mm zu fixieren.Vorteile:Stufenlos einstellbarer Spannbereich von 0-36 mm und 0-75 mm.
Unempfindlich gegenüber Durchmesser und Oberflächenqualität der Bohrung (bis H12).
Spannbereich mittels Skala leicht voreinstellbar.
Oberflächenschonende Verspannung in der Bohrung.
Niederzugeffekt auch bei dünner Materialdicke des Tisches (≥8 mm oder ≥4 mm).
Kompatibel mit gängigen Anschlagelementen.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 04753_A Spannbolzen Stahl, Form A 651 kB

Zeichnungen

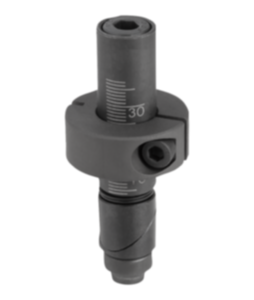

Spannbolzen Stahl, Form A

Artikelauswahl/-filter

BestellnummerFormD

D1HH1H2SWB
Spannbereich
CADZub.PreisBestellen
04753-0016A16347817,54960-36 75.56 CHF
04753-0028A2848129289060-75 90.68 CHF
