Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern
BeschreibungWerkstoff:Gehäuse Stahl.
Schauglas Thermoplast Polyamid.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium.
Schraube und Sechskantmutter Stahl.
Ausführung:Gehäuse schwarz lackiert.
Schauglas glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
Reflektor weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter verzinkt.
Hinweis:Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Zeichnungshinweis:
Form A: ohne Thermometer
Form B: mit Thermometer

1) Flachdichtung
2) O-Ring
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 28000 Ölstandsanzeiger 184 kB

Zeichnungen (Gesamtübersicht)

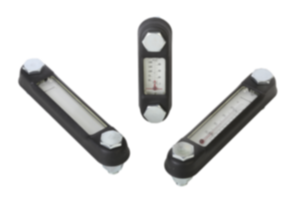

Ölstandsanzeiger

Ölstandsanzeiger Form A, ohne Thermometer

mehr Info

Zeichnungen

Ölstandsanzeiger Form A, ohne Thermometer

Artikelauswahl/-filter

BestellnummerFormBD1HH1LL1L2L3Anzahl
Befestigungsschrauben
CADZub.PreisBestellen
28000-107610A31M1024,5201077639372 13.08 CHF
28000-107612A31M1224,5201077639372 13.08 CHF
28000-112710A31M1024,52015612790802 17.42 CHF
28000-112712A31M1224,52015612790802 17.42 CHF
28000-125412A34M1233172862542001782 34.92 CHF

Ölstandsanzeiger Form B, mit Thermometer

mehr Info

Zeichnungen

Ölstandsanzeiger Form B, mit Thermometer

Artikelauswahl/-filter

BestellnummerFormBD1HH1LL1L2L3Anzahl
Befestigungsschrauben
ThermometerskalaCADZub.PreisBestellen
28000-207610B31M1024,52010776393720 - 80 °C / 50 - 175 °F 16.00 CHF
28000-207612B31M1224,52010776393720 - 80 °C / 50 - 175 °F 16.00 CHF
28000-212710B31M1024,520156127908020 - 100 °C / 50 - 200 °F 21.11 CHF
28000-212712B31M1224,520156127908020 - 100 °C / 50 - 200 °F 21.11 CHF
28000-225412B34M12331728625420017820 - 100 °C / 50 -200 °F 40.69 CHF
