        Axe de fixation avec anneau

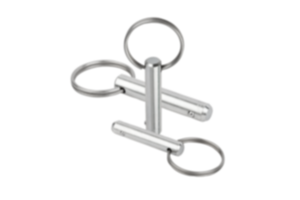

Description de l'article/illustrations du produit

DescriptionMatière :Corps acier.
Anneau inox.Finition :Corps zingué.
Anneau naturel.Nota :Les axes de fixation servent à assurer une fixation et un assemblage simple et rapide des pièces et éléments.

Force de cisaillement double section (F) = S · τ aB max.

Les axes de fixation avec anneau constituent une alternative économique aux axes de fixation à sûreté à enclenchement.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03195 Axe de fixation avec anneau

134 kB

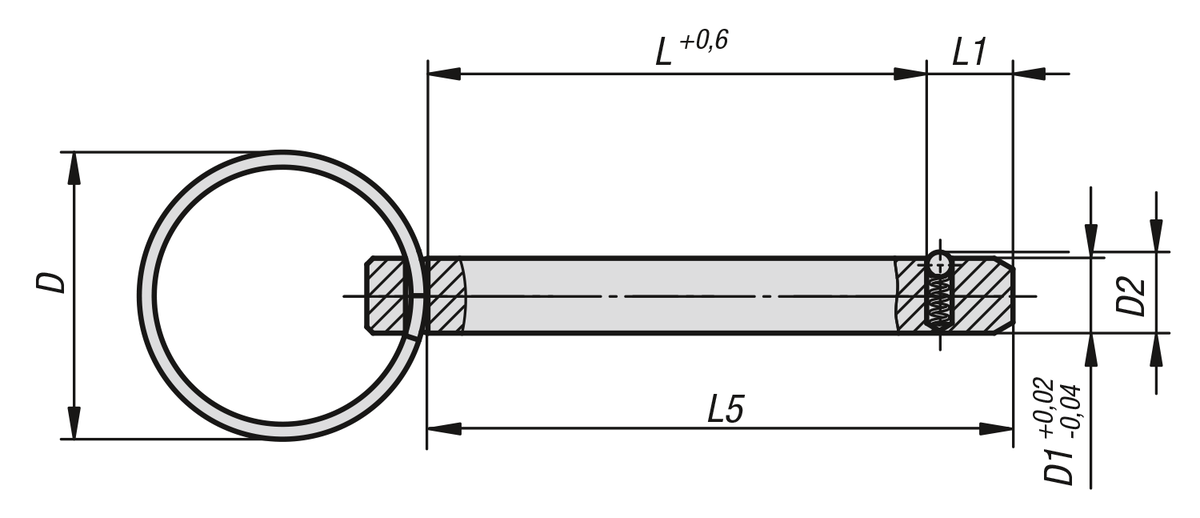

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	L	L1	L5	Force de cisaillement double section max.kN	Prix
03195-102306015	23	6	6,5	15	7	22	22	4.80 CHF
03195-102306020	23	6	6,5	20	7	27	22	4.91 CHF
03195-102306030	23	6	6,5	30	7	37	22	5.01 CHF
03195-102306040	23	6	6,5	40	7	47	22	5.16 CHF
03195-102808030	28	8	8,8	30	8	38	38	5.01 CHF
03195-102808040	28	8	8,8	40	8	48	38	5.16 CHF
03195-102808050	28	8	8,8	50	8	58	38	5.31 CHF
