        Douilles de logement pour goupilles d'arrêt autobloquantes avec frein-filet

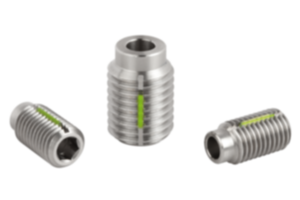

Description de l'article/illustrations du produit

DescriptionMatière :Finition :Naturel.Nota :Les douilles pour goupilles d'arrêt sont adaptées pour le montage simple et rapide de goupilles d'arrêt et d'axes de fixation.Avantages : - possibilité de centrage des douilles de logement au niveau de l'embout de centrage.
- vissage simple et sûr au niveau du processus.
- vissage possible dans divers matériaux.
- utilisable des deux côtés.

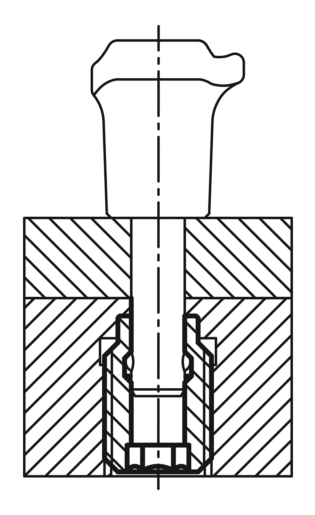

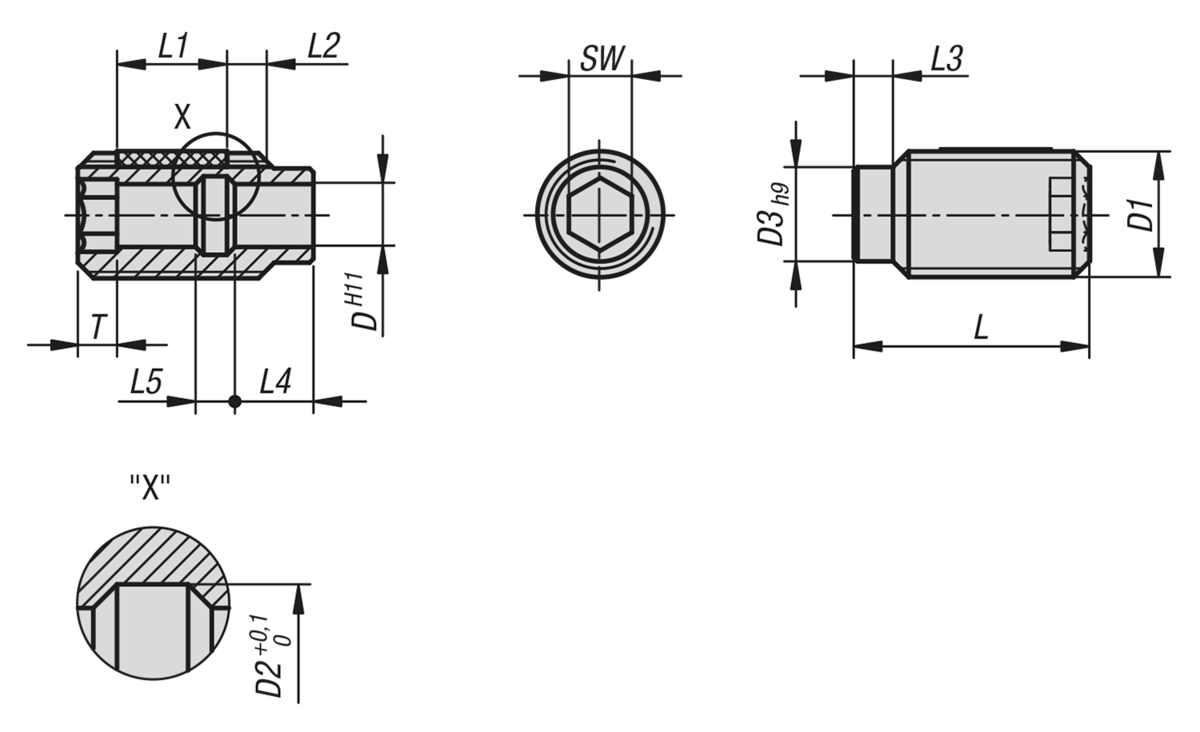

- le frein-filet permet d'ajuster précisément la profondeur de montage à la pièce concernée, rendant ainsi toute butée superflue. Indication de dessin :

L2 = ~2x pas

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03197 Douilles de logement pour goupilles d'arrêt autobloquantes avec frein-filet

295 kB

Poussoir à ressort avec frein de filet LONG-LOK

1,5 MB

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	D3	L	L1	L3	L4	L5	SW	T	Prix
03197-105121	5	M12	6	9	25	10	4	7	3	5	4	10.97 CHF
03197-106161	6	M16	7,5	12	30	14	5	10	5	6	5	12.41 CHF
03197-108161	8	M16	10	12	30	14	5	10	5	8	5	12.41 CHF
03197-110241	10	M24	13	18	35	14	6	8	7	10	6	22.69 CHF
03197-112241	12	M24	15	18	35	14	6	8	7	12	6	22.69 CHF
03197-116301	16	M30	20	24	40	14	8	11	9	16	7	25.11 CHF
