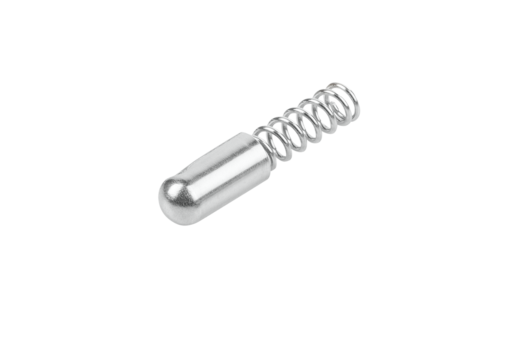

        Douilles à ressort, forme A

Description de l'article/illustrations du produit

DescriptionMatière :Finition :Corps acier nickelé. Inox naturel.
Ressort naturel.Nota :Les douilles à ressort sont généralement utilisées comme éléments d'arrêt et de positionnement.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03078_A Douilles à ressort, forme A

163 kB

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	Forme	D1	L	L2	L pour F1	L pour F2	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	Raideur de ressorts N/mm	Prix
03078-112216	acier	A	2,2	16	7,8	12	10,5	2,2	3	0,53	0.35 CHF
03078-112608	acier	A	2,6	8	3,8	6,5	5,2	1,1	2	0,7	0.35 CHF
03078-113012	acier	A	3	12	6	9	8,7	6,2	6,8	2	0.35 CHF
03078-113016	acier	A	3	16	8,5	13	10,7	4,8	8,4	1,6	0.35 CHF
03078-113412	acier	A	3,4	12	6	9	7,8	5	7	1,69	0.35 CHF
03078-113415	acier	A	3,4	15	7,3	12	8,2	5,9	13,3	1,95	0.35 CHF
03078-114014	acier	A	4	14	8	12	9	5	12,3	2,45	0.35 CHF
03078-115016	acier	A	5	16	8	13	10,4	8	15	2,7	0.41 CHF
03078-123016	acier inoxydable	A	3	16	8	13	10,6	4,8	8,6	1,6	0.39 CHF
