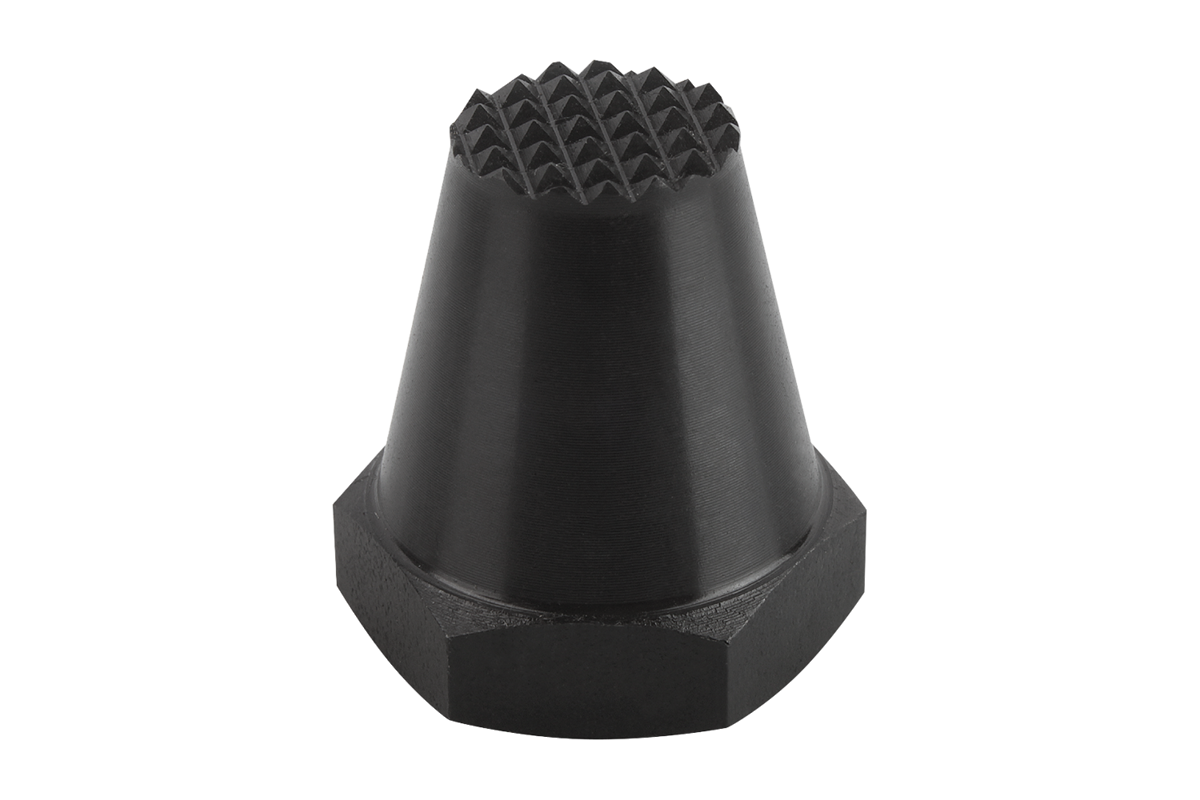

        Appui, forme C, surface à picots

Description de l'article/illustrations du produit

DescriptionMatière :Corps : acier de traitement.Finition :Corps : traité et bruni.Nota :Les têtes d’appui servent de support aux pièces brutes ou usinées et de butées. Elles peuvent également s’intégrer dans des éléments de serrage ou d’appui standard. Pour transformer ces éléments en supports filetés mâles, il suffit de visser et coller dans le taraudage D une vis HC ou un goujon.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 02028_C Appui, forme C, surface à picots

201 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	E	H	P	SW	Prix
02028-306012	C	M6	6	5	3	12,5	4	11	16.24 CHF
02028-306025	C	M6	6	5	3	25	7	11	16.89 CHF
02028-308015	C	M8	8	6	4	15	6	13	16.85 CHF
02028-308030	C	M8	8	6	4	30	9	13	17.76 CHF
02028-310020	C	M10	10	8	5	20	9	17	19.76 CHF
02028-310040	C	M10	10	8	5	40	13	17	20.58 CHF
02028-312025	C	M12	12	9,5	6	25	11	19	19.01 CHF
02028-312050	C	M12	12	9,5	6	50	16	19	20.74 CHF
02028-316030	C	M16	16	13	8	30	12	24	41.98 CHF
02028-316060	C	M16	16	13	8	60	20	24	49.03 CHF
