Descrizione articolo/immagini prodotto

DescrizioneMateriale:Corpo 1.2842.
Sfere e dadi esagonali 1.4112.
Molla di trazione 1.4310.
Versione:Corpo temprato e brunito.
Sfere ed esagoni temprati e rettificati.
Nota:Forma A con sfera, adatta al fissaggio in fori, in grado di sopportare lievi pressioni.Dati tecnici:Precisione di ripetibilità ±0,025
Precisione di rotazione concentrica ±0,05
Utilizzo:Per il posizionamento al centro e il fissaggio in fori ciechi. Comando dal basso, manuale o automatico, mediante sistema pneumatico o idraulico.Vantaggi:- Precisione di autocentratura.
- Serraggio senza torsione.
- Ampie corse di regolazione
- Altezza ridotta.
- Effetto discendente.
Nota disegno:

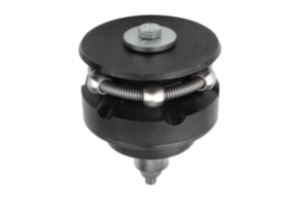

Forma A:
con sfera, adatta al fissaggio in fori in grado di sopportare lievi pressioni.

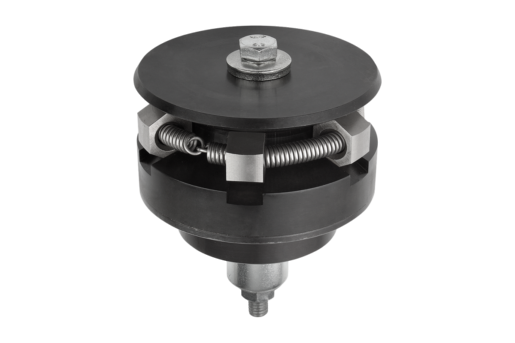

Forma B:
con esagono per pareti forate dalla superficie delicata.

1) Ausilio di montaggio:
perno per l'esatta determinazione della posizione dei segmenti di bloccaggio.
Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 03158_A Unità di centraggio e serraggio con sfere, forma A 233 kB

Disegni

Unità di centraggio e serraggio con sfere, forma A

Selezione/filtro articoli

N. ordineFormaA

D
min.
D
max.
D1D2D3D4HH1H2H3H4LL1L2MSWØ
sfera
Numero
di sfere
Forza di
bloccaggio
max. kN
Coppia di
serraggio
max. Nm
CADAcc.PrezzoOrdinare
03158-0101203A3,511,714,2M5101,5M312,8104,231,43,5111025,52,530,52 285.36 CHF
03158-0101503A4,514,518,5M6122M317,314,59,88,62,35,514,1122,55,5433,52 302.56 CHF
03158-0101904A5,518,522,5M8152,5M420,916,511,610,42,37,518,2143,574345 335.51 CHF
03158-0102305A722,526,5M10203M525,419,814,2132,3617,4153,58434,510 373.14 CHF
03158-0102705A726,530,5M10203M525,419,814,2132,3617,4153,58434,510 410.76 CHF
03158-0103106A930,538,5M12254M630,323,114,211,94,6721,9203,510834,517 448.38 CHF
03158-0103906A1138,546,5M12304M634,227,217,815,54,67,522,5204,510866,517 492.32 CHF
03158-0104706A1146,554,5M12304M634,227,21815,74,67,522,5206,510866,517 614.53 CHF
03158-0105508A1554,570,5M14x1,5455M849,940,623,719,19,3924,5326,513166843 655.30 CHF
03158-0107108A1770,586,5M16x1,5605M855,446,128,323,79,31029,4206,5131661043 703.91 CHF
03158-0108708A2586,5102,5M16x1,5605M1061,65130,225,79,31029,4256,51716612,579 775.99 CHF
