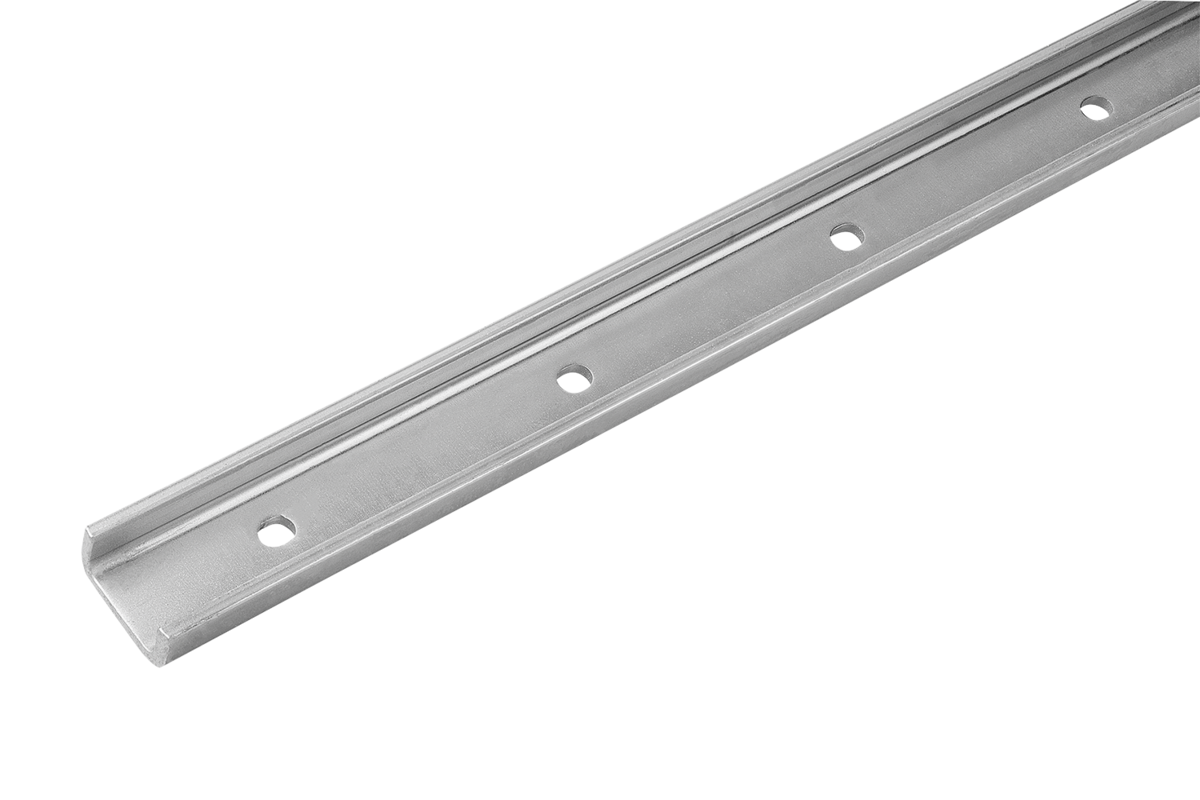

Guida lineare
Supporto libero
acciaio
- Per l'assorbimento di forze assiali e radiali
- Le guide mobili in combinazione con la guida fissa permettono di assorbire eventuali coppie che si presentano
- Compensazione degli errori di parallelismo e delle tolleranze
- Guida disponibile come modello fisso e mobile
Unità di vendita
159,25 CHF
Aggiunto al carrello
Abbreviazione denominazione
Guida lineare
Dimensioni
30
Versione 1
Supporto libero
Materiale
corpo base
acciaio
L=Lunghezza
3120
A
11
A1
5
B1
29,8
C
3
D
6
H
16
R
6
REACh
false
RoHS
true
Descrizione
Materiale
Acciaio.
Versione
Superficie zincata.
Nota
Guide di scorrimento a perni volventi.
Le guide fisse servono per assorbire forze assiali e radiali. Le guide mobili servono per assorbire il carico delle forze radiali e, in combinazione con la guida fissa, permettono di assorbire eventuali coppie che si manifestano. Nel collegamento con cuscinetto bloccato e libero, la guida a supporto libero compensa gli errori di parallelismo e tolleranza.
Le guide fisse servono per assorbire forze assiali e radiali. Le guide mobili servono per assorbire il carico delle forze radiali e, in combinazione con la guida fissa, permettono di assorbire eventuali coppie che si manifestano. Nel collegamento con cuscinetto bloccato e libero, la guida a supporto libero compensa gli errori di parallelismo e tolleranza.
