Werkstoff
Gehäuse Vergütungsstahl, Deckel Aluminium.
Ausführung
carbonitriert.
Afficher plus
Afficher moins
Description
Werkstoff
Gehäuse Vergütungsstahl, Deckel Aluminium.
Ausführung
carbonitriert.
Hinweis

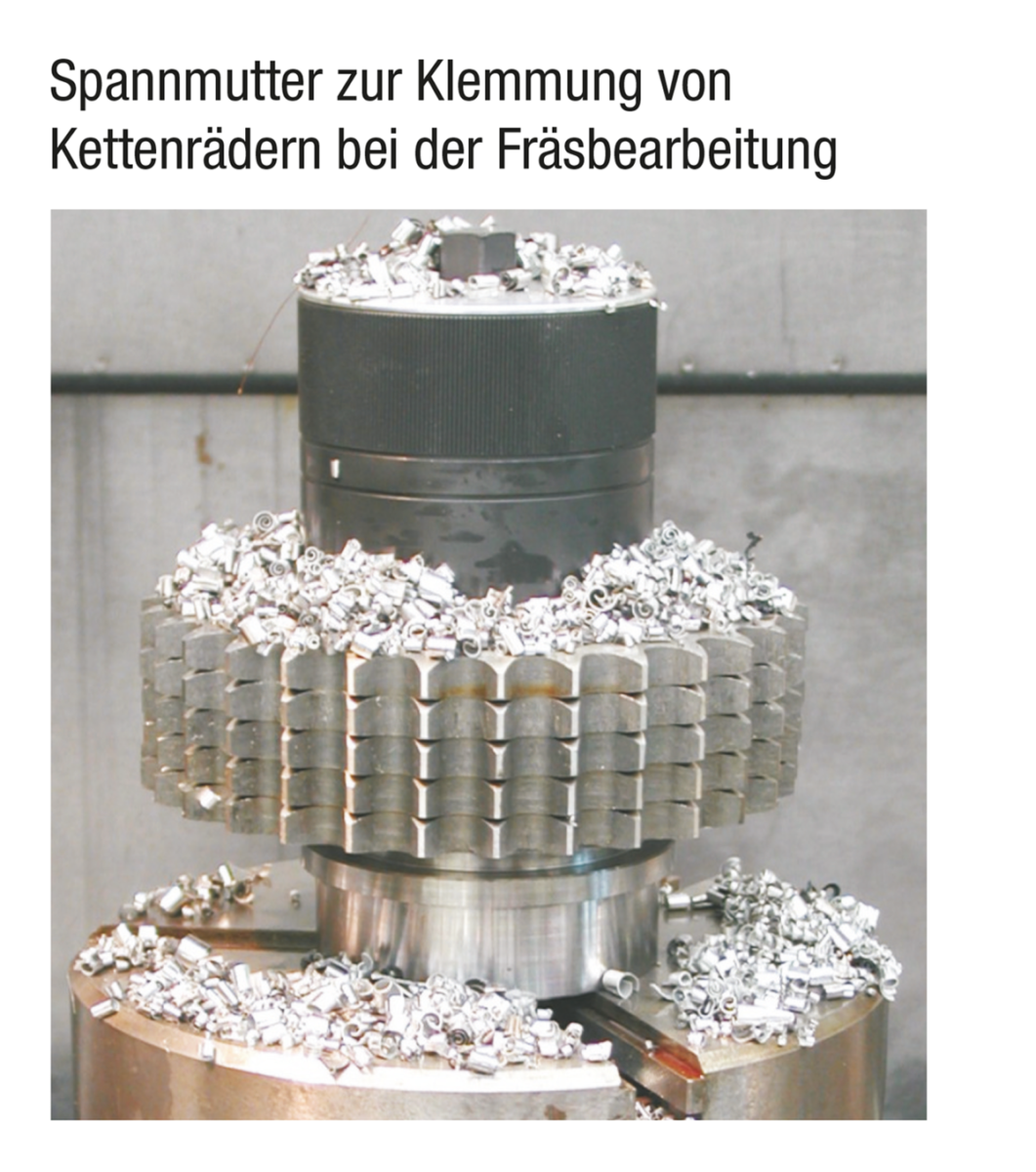

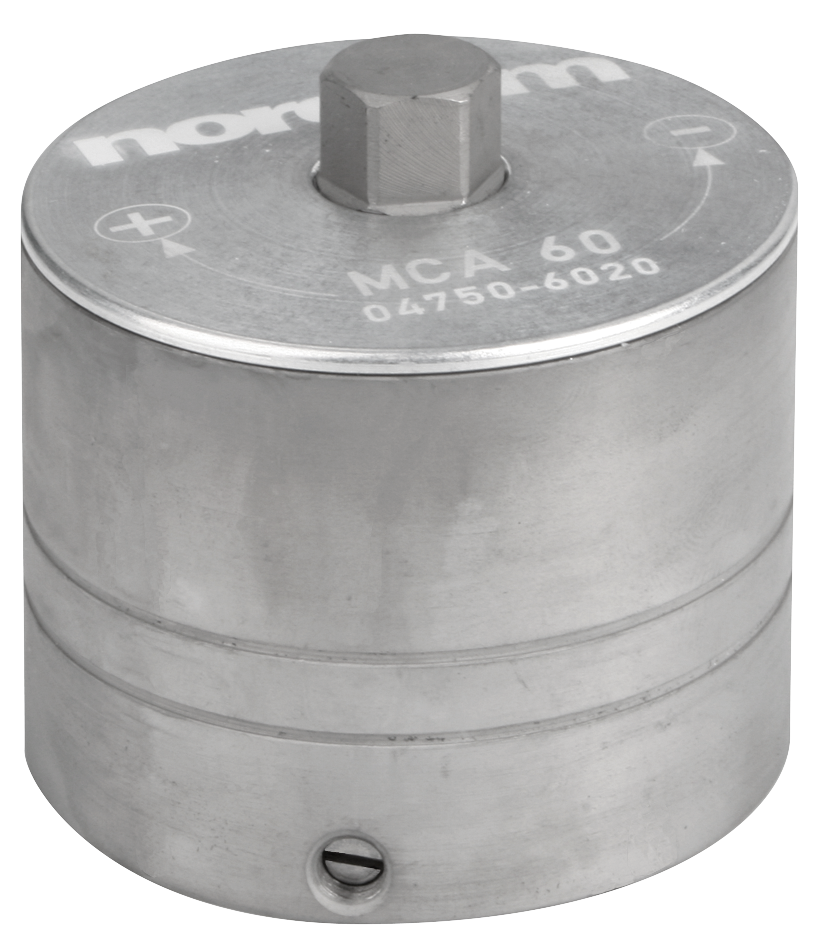

Das wesentliche Merkmal der mechanischen Spannmutter ist ein integriertes Planetengetriebe zur Vervielfachung des manuellen Anzugmomentes. Nach dem manuellen Zustellen der Spannmutter bis zum Spannteil wird das Antriebsritzel des Planetengetriebes durch rechtsdrehen des Bediensechskants „SW1“ betätigt. Die Spannmutter ist in jeder Spannstellung selbsthemmend. Die Spannmutter kann für vielfältige Spannaufgaben im gesamten Maschinenbau, insbesondere zur Werkzeugklemmung in Pressen und Stanzen eingesetzt werden. Passende Schrauben für T-Nuten siehe 07040. Die Spannmuttern werden ohne Schrauben für T-Nuten geliefert.
Zeichnungshinweis
1) Rastmechanik
2) Schrauben für T-Nuten bis M24, min. Festigkeitsklasse 10.9
2) Schrauben für T-Nuten bis M24, min. Festigkeitsklasse 10.9
