- Une rotation à 180° du verrou entraîne la rétractation du doigt d'arrêt
- Montage sur le filetage
Description
Description du produit

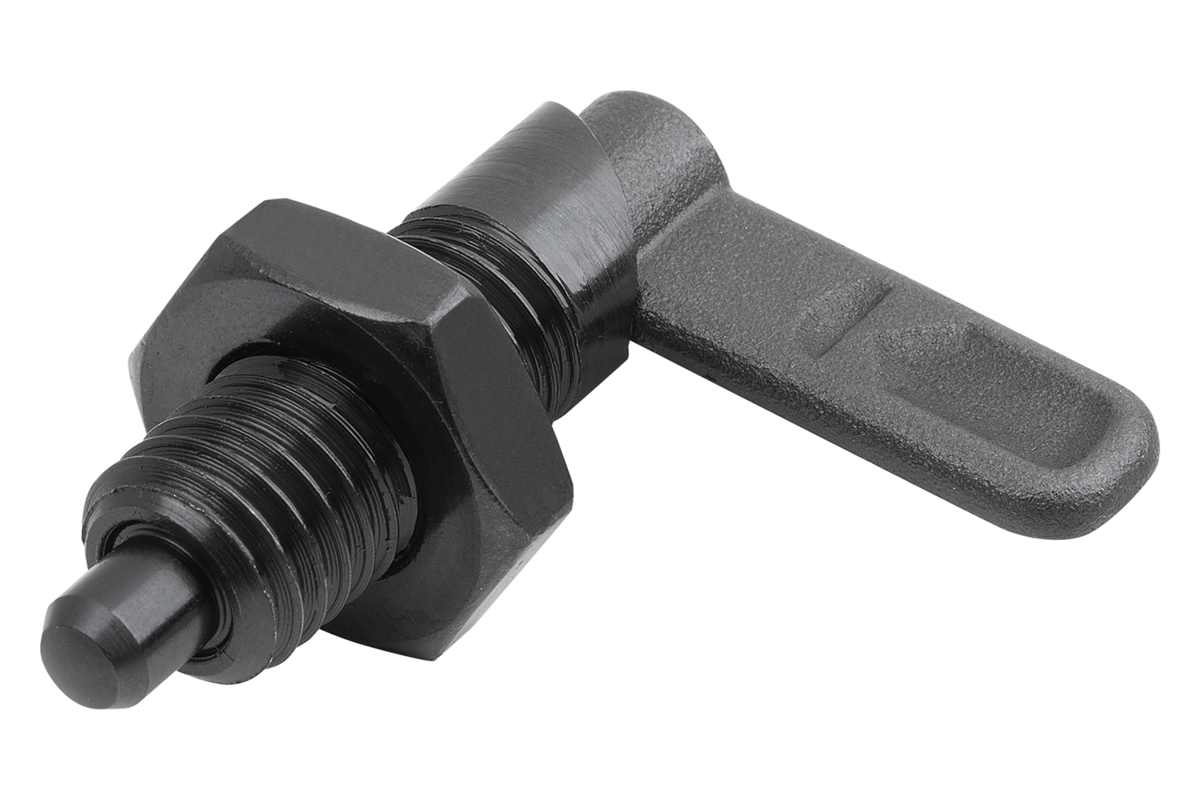

Les doigts d’indexage verrouillables sont utilisés lorsqu'il faut éviter tout déplacement de la position d'arrêt sous l'effet de forces transversales. Une rotation à 180° du verrou entraîne la rétractation du doigt d'arrêt, ce qui permet de modifier la position d'arrêt. L'encoche d’arrêt permet de maintenir le verrou dans cette position et le doigt d'arrêt rétracté.
Matière
Verrou 1.0503.
Douille filetée et doigt d'indexage, acier de décolletage.
Ressort de compression 1.4310.
Douille filetée et doigt d'indexage, acier de décolletage.
Ressort de compression 1.4310.
Finition
Corps fileté et verrou brunis.
Doigt d'arrêt trempé, rectifié et bruni.
Ressort de compression poli.
Doigt d'arrêt trempé, rectifié et bruni.
Ressort de compression poli.
Avantages
Une rotation à 180° du verrou entraîne la rétractation du doigt d'arrêt.
Montage sur le filetage.
Montage sur le filetage.
Sur demande
Versions spéciales.
Accessoire
Support de doigt d'indexage 03099.
Douilles de positionnement 03099-50, 03099-60, 03099-61.
Douilles de positionnement 03099-50, 03099-60, 03099-61.
