Les doigts d’indexage sont utilisés lorsqu’il faut éviter toute modification de la position d’arrêt sous l’effet de forces transversales. Le doigt ne peut être placé dans une autre position de verrouillage qu’après avoir été désengagé manuellement.
Si le désengagement doit s’effectuer sur une période plus longue et qu’il faut éviter un rappel du doigt d’arrêt, il convient d’utiliser la forme°C ou la forme°D.

Modèle en acier :

Douille filetée en acier de décolletage.

Doigt d’arrêt 1.4305.



Modèle en inox :

Douille filetée et doigt d’arrêt 1.4305.

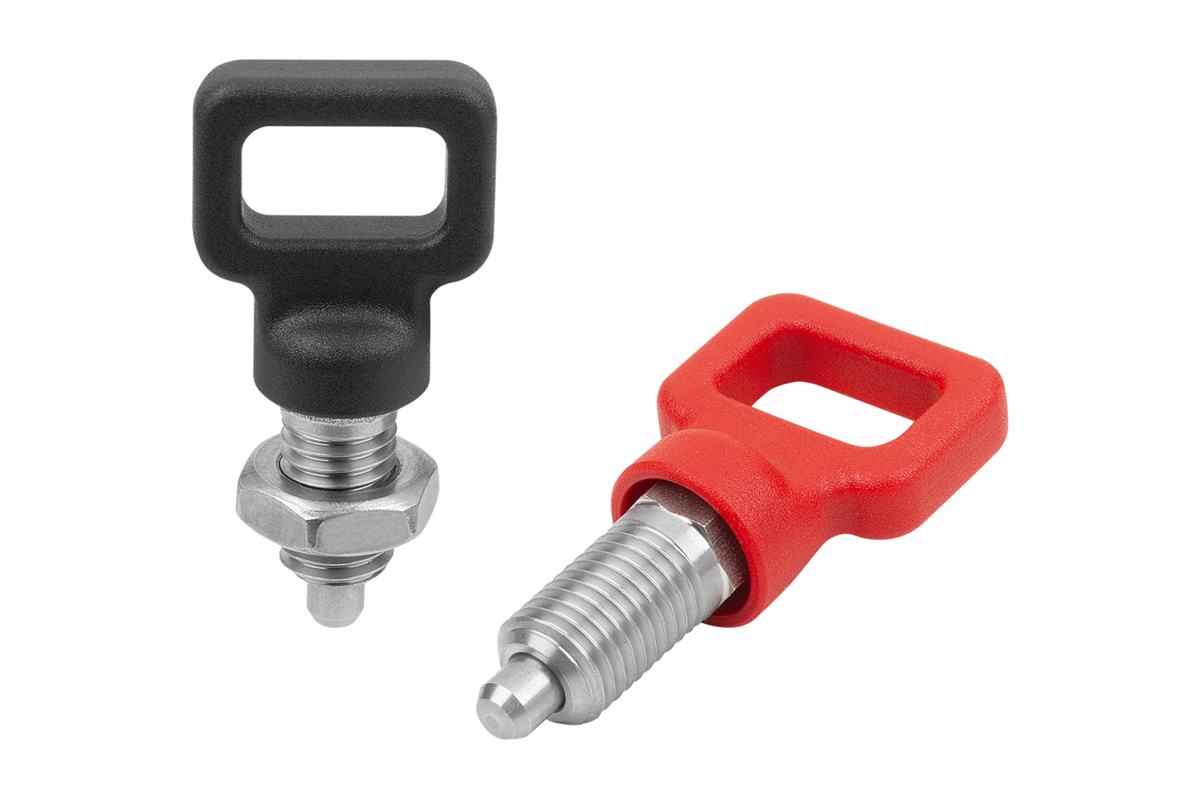

Poignée à œillet en thermoplastique.

Modèle en acier :
Douille filetée passivée bleue.
Doigt d’arrêt non trempé, brut.

Modèle en inox :
corps fileté brut.
Doigt d’arrêt non trempé, brut.

Poignée à œillet gris foncé RAL 7021 ou rouge signalisation RAL 3020.

Lors du montage, il convient de respecter le couple de serrage max. indiqué.

Finitions spéciales.

Forme A:sans encoche d’arrêt, sans contre-écrou
Forme B:sans encoche d’arrêt, avec contre-écrou
Forme C:avec encoche d'arrêt, sans contre-écrou
Forme D:avec encoche d'arrêt, avec contre-écrou
