Description

Description du produit
Les doigts d’indexage sont utilisés lorsqu’il faut éviter toute modification de la position d’arrêt sous l’effet de forces transversales. Le doigt ne peut être placé dans une autre position de verrouillage qu’après avoir été désengagé manuellement.
Si le désengagement doit s’effectuer sur une période plus longue et qu’il faut éviter un rappel du doigt d’arrêt, il convient d’utiliser la forme°C.

Les doigts d’indexage miniatures permettent une utilisation variée, notamment dans les espaces de montage réduits. Dans ces circonstances, ils offrent une alternative peu encombrante et économique aux doigts d’indexage standard courants.
Matière

Modèle en acier :

Douille filetée en acier de décolletage.

Doigt d'arrêt en inox 1.4305.



Modèle en inox :

Douille filetée et doigt d'arrêt en inox 1.4305.



Ressort en inox 1.4568.

Bouton de manœuvre en thermoplastique.

Finition
Modèle en acier :
Douille filetée passivée bleue.
Doigt d’arrêt brut.

Modèle en inox :
Douille filetée et doigt d'arrêt bruts.

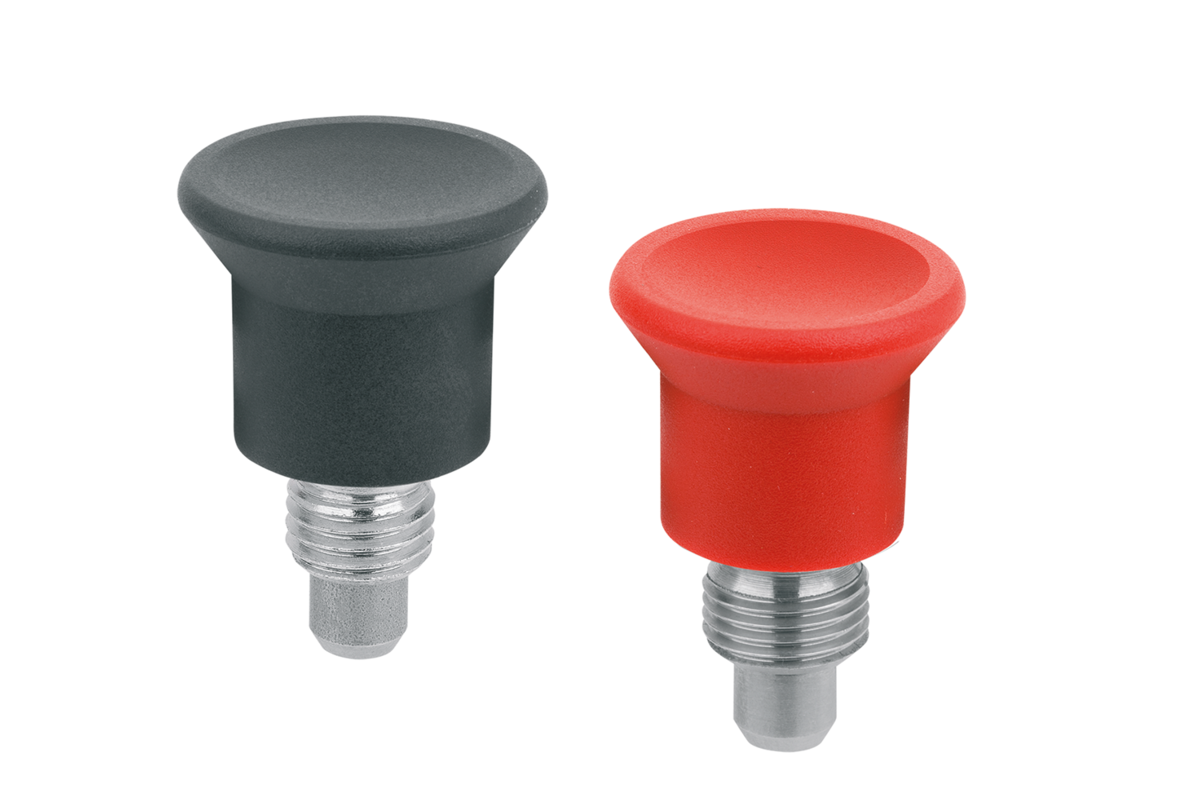

Bouton de manœuvre gris foncé RAL 7021 ou rouge signalisation RAL 3020.
Consignes d´utilisation
Dans la forme C, le bouton de manœuvre peut être tourné de 30° pour maintenir le doigt d'arrêt en position tirée.
Montage

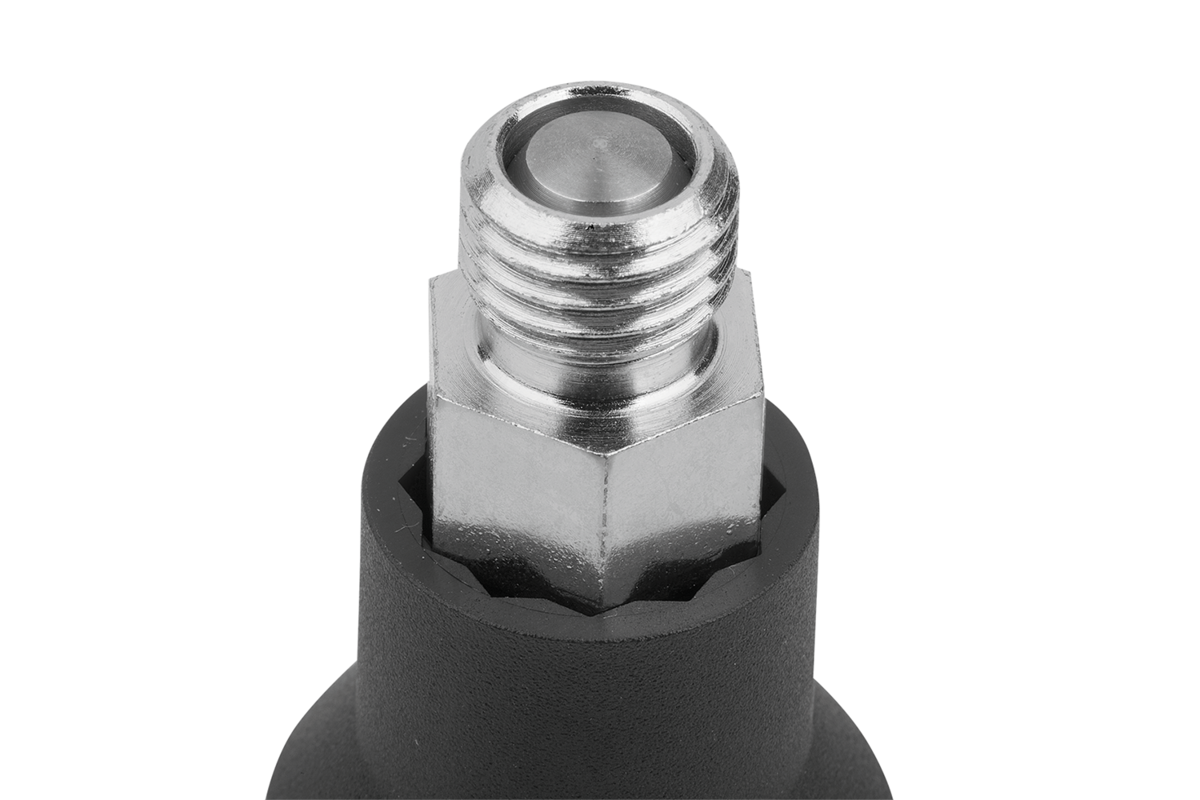

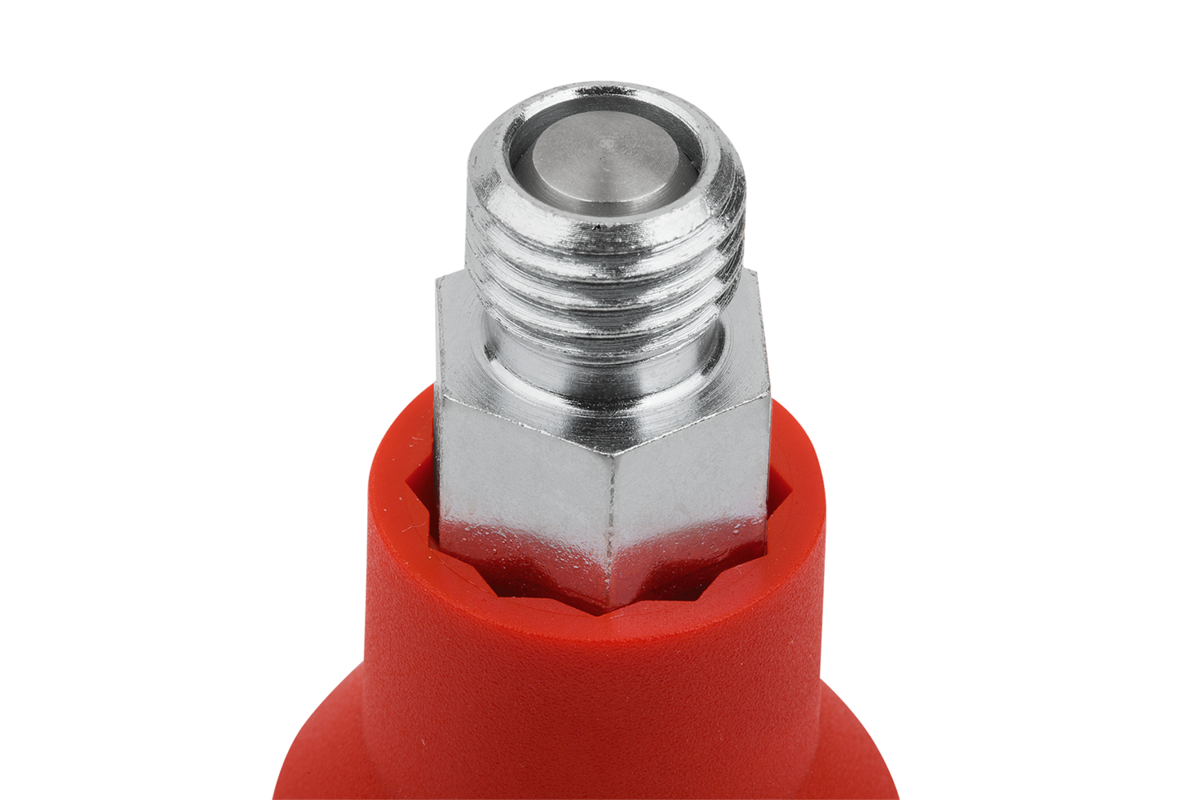

Pour le montage avec une clé plate, le doigt d'arrêt doit être tiré.
Indication de dessin
Forme A:sans encoche d’arrêt, sans contre-écrou
Forme C:avec encoche d'arrêt, sans contre-écrou
Accessoire
Entretoises 03089.
Écrous hexagonaux de forme basse DIN 439 / ISO 4035, 07212.
Douilles de positionnement pour doigts d'indexage 03099-50.
