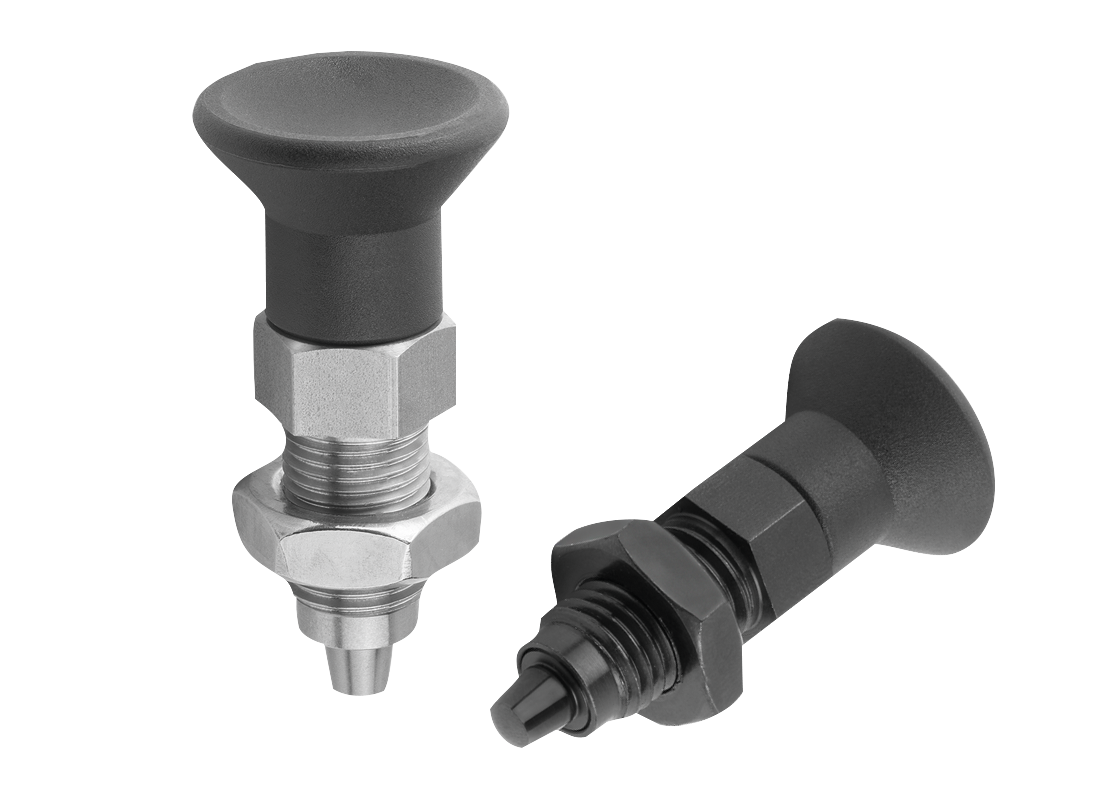

{"product":{"productId":"agid.16468","price":19.83,"name":"Doigt d'indexage premium en acier ou en inox avec bouton de manœuvre en plastique, doigt d'arrêt conique et contre-écrou"},"currency":"CHF"}
- Exigence de fabrication plus élevée
- Les doigts d'indexage (boulons d'arrêt) permettent le blocage et l'encliquètement.
- Domaines d'application : construction de machines, fabrication d'appareils, construction de dispositifs, technique de mesure, ménages
- Stabilité élevée
- Matériau : acier ou Inox
Description
Matière
Modèle en acier :
Corps fileté et doigt d’arrêt en acier de décolletage.
Modèle en inox :
Corps fileté 1.4305.
Doigt d’arrêt 1.4034.
Bouton de manœuvre en thermoplastique.
Finition
Modèle en acier :
Corps fileté bruni.
Doigt d’arrêt trempé, rectifié et bruni.
Modèle en inox :
Corps fileté brut.
Doigt d’arrêt trempé et rectifié, brut.
Bouton de manœuvre gris foncé RAL7021.
Corps fileté bruni.
Doigt d’arrêt trempé, rectifié et bruni.
Modèle en inox :
Corps fileté brut.
Doigt d’arrêt trempé et rectifié, brut.
Bouton de manœuvre gris foncé RAL7021.

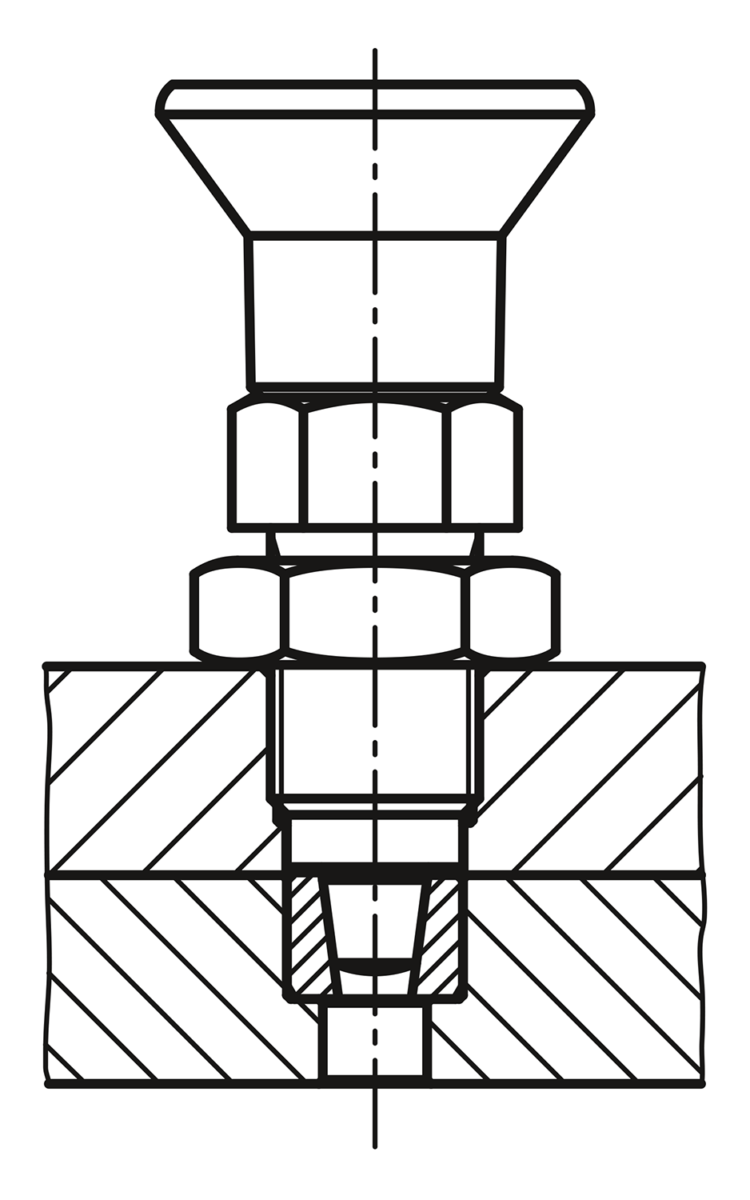

Montage
Lors de l'utilisation du diamètre de centrage, il est recommandé d'effectuer une adaptation au niveau de la pièce intermédiaire avant le taraudage.
Les surfaces d'appui coniques sont adaptées sur la douille filetée et le contre-écrou.
Les surfaces d'appui coniques sont adaptées sur la douille filetée et le contre-écrou.
Sur demande
Finitions spéciales.
Accessoire
Douille conique assortie 03089.
